1U设备

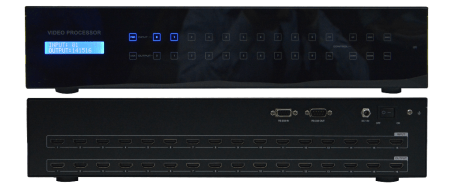

2U设备

目录

1.装箱清单

2.设备外观

2.1 前面板

2.1.1 1U设备前面板

2.1.2 2U设备前面板

2.2 后面板

2.2.1 1U设备后面板

2.2.2 2U设备后面板

3.面板按键控制

3.1信号通道切换

3.1.1 1U设备信号通道切换

3.1.2 2U设备信号通道切换

3.2场景保存及调用

3.2.1 场景保存

3.2.2 场景调用

3.3 EDID切换说明

4.遥控器功能介绍

4.1 1U设备遥控器功能介绍

4.2 2U设备遥控器功能介绍

5.上位机软件控制

5.1 打开软件

5.2通讯设置

5.2.1使用串口连接

5.3 屏幕管理

5.3.1 屏幕管理页面说明

5.3.2信号通道切换

5.3.3场景保存

5.3.4切换场景

5.4 场景管理

5.5 系统设置

5.5.1 修改登录密码

5.5.2 蜂鸣器开关

6. 中控控制协议

7.产品常见故障及注意事项

7.1 常见故障

7.2 注意事项

1.装箱清单

HDMI矩阵主机一台

DC12V电源适配器一个

直通RS232线一条（一头公头、一头母头）

9针公头串口转接头一个（两头公头）

挂耳一对

说明书一本

光盘一个（存储控制软件）

遥控器一个

合格证保修卡一份

2.设备外观

2.1 前面板

2.1.1 1U设备前面板

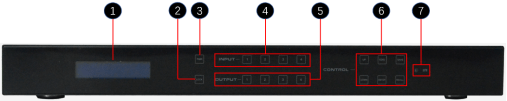

1U设备前面板

1. LCD显示屏：显示版本信息、输入-输出通道的选择状态、EDID信息等等；

2.PWR按键：矩阵开关按键，矩阵通电状态下，PWR按键灯亮，长按PWR按键3S，矩阵进入待机状态，再次点击PWR按键，矩阵开机；

3.LOCK按键：锁定功能，点击LOCK按键，LOCK按键灯亮后，矩阵输入、输出按键、快捷按键、IR功能均被锁定，无法进行操作，只有PWR按键不受影响（RS232控制不受影响），可以有效防止用户进行误操作，需要再次点击LOCK按键，才能解除锁定功能；

4. HDMI 输出选择按键区域；

5. HDMI 输入选择按键区域；

6.快捷按键区域：

上面一行快捷按键依次为：

UP按键：可进行向上选择的操作；

EDID按键：按此键进入EDID设置模式，连续按两次EDID按键可以返回主页；
